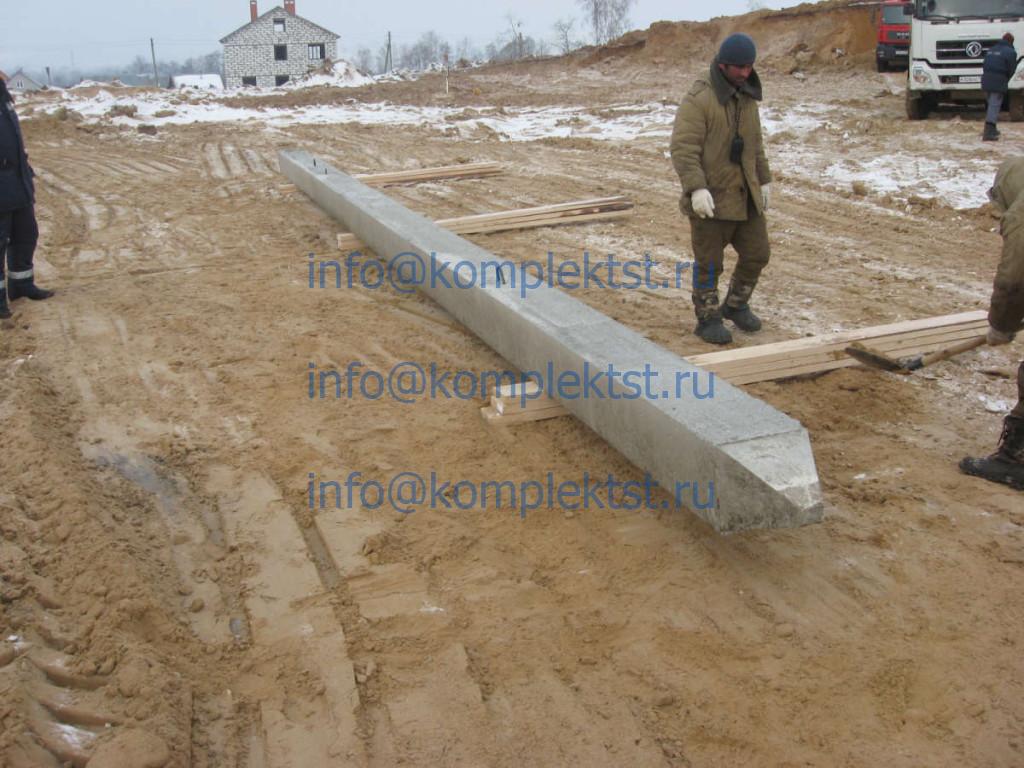

Сваи железобетонные

Сваи железобетонные изготавливаются по ГОСТ 19804-91. Сваи жби предназначены для устройства свайных фундаментов зданий и сооружений в песчаных и глинистых грунтах, прорезаемых нижними концами свай. Железобетонные сваи цельного сплошного квадратного сечения с ненапрягаемой арматурой предназначены для применения во всех климатических районах.

Цельная сваи и составные сваи с ненапрягаемой и напрягаемой арматурой изготавливаются по серии 1.011.1-10.

Купить сваи забивные железобетонные можно позвонив по телефонам:

+7 (495) 729-29-05; +7 (495) 720-37-87; отправляйте заявки на info@komplektst.ru

Сваи жб подразделяют на следующие типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием ствола;

СП — квадратного сечения с круглой полостью, цельные;

СК — полые круглого сечения диаметрами 400 — 800 мм, цельные и составные;

СО — сваи-оболочки диаметрами 1000 — 3000 мм, цельные и составные;

1СД — сваи-колонны квадратного сплошного сечения, двухконсольные, расположенные по крайним осям здания;

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи.

Товаров, соответствующих вашему запросу, не обнаружено.

Марки бетона по морозостойкости и водонепроницаемости свай в зависимости от режима их эксплуатации и значений расчетных температур наружного воздуха в районе строительства следует назначать в рабочих чертежах конкретного здания или сооружения.

Марка сваи жби состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначение типа сваи, ее длину в дециметрах и размер стороны (диаметр) поперечного сечения в сантиметрах; для сваи типа СД после длины дополнительно указывают размер от верха сваи до ее консоли в дециметрах.

Во второй группе указывают: для предварительно напряженной сваи — класс напрягаемой арматурной стали; для сваи с ненапрягаемой арматурой — порядковый номер варианта армирования в соответствии с рабочими чертежами.

В третьей группе указывают:

для сваи типа СК или СО — наличие наконечника, обозначаемое строчной буквой «н»;

для составной сваи — тип стыка, обозначаемый строчными буквами: б — болтовой стык, св — сварной стык, с — стаканный стык;

для свай всех типов (при необходимости) — дополнительные характеристики, отражающие особые условия применения или конструктивные особенности.

Пример маркисваи типа С длиной 6000 мм, размером поперечного сечения 350 мм, с напрягаемой арматурной сталью класса A-V: С60.35-AV

Сваи железобетонные должны удовлетворять требованиям ГОСТ13015.0:

  • по показателям фактической прочности бетона: в проектном возрасте, передаточной и отпускной;
  • по морозостойкости и водонепроницаемости бетона;
  • к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;
  • по защите от коррозии.

Сваи забивные железобетонные должны удовлетворять установленным при проектировании требованиям по трещиностойкости и выдерживать контрольные испытания, указанные в рабочих чертежах на эти сваи.

Сваи железобетонные следует изготовлять из тяжелого бетона по ГОСТ26633 классов по прочности на сжатие, указанных в рабочих чертежах на эти сваи.

При опирании свай на скальные и крупнообломочные грунты класс бетона по прочности на сжатие следует принимать не ниже В25 независимо от длины сваи.

В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня или гравия, при этом размер фракции не должен быть более 40 мм.

Нормируемая передаточная прочность бетона должна быть не менее 70 % прочности, соответствующей классу бетона по прочности на сжатие.

Нормируемая отпускная прочность бетона свай должна быть равна 100 % класса бетона по прочности на сжатие.

Для армирования свай следует применять арматурную сталь следующих видов и классов:

  • в качестве напрягаемой продольной арматуры — термомеханически упрочненную стержневую классов Ат-V, Ат-VСК, Ат-IV, Ат-IVС и АТ-IVК по ГОСТ 10884, горячекатаную стержневую классов А-V и А-IV – по ГОСТ 5781;
  • арматурные канаты класса К-7 по ГОСТ 13840;
  • высокопрочную проволоку периодического профиля класса Вр-II по ГОСТ 7348;
  • в качестве ненапрягаемой продольной арматуры — стержневую горячекатаную периодического профиля классов А-III А-II и Ас-II по ГОСТ 5781, термомеханически упрочненную классов Ат-IIIC и Ат-IVС по ГОСТ 10884;
  • в качестве конструктивной арматуры (спирали, сетки, хомуты) — проволоку обыкновенную периодического профиля класса Вр-I по ГОСТ 6727, стержневую горячекатаную гладкую класса А-I по ГОСТ 5781.

Допускается в качестве ненапрягаемой продольной арматуры применять арматурную сталь класса А-I по ГОСТ 5781.

Форма и размеры арматурных и закладных изделий и их положение в сваях должны соответствовать указанным в рабочих чертежах на эти сваи.

На поверхности свай не допускается обнажение рабочей и конструктивной арматуры. Концы напрягаемой арматуры после отпуска натяжения должны быть срезаны заподлицо с торцевой поверхностью сваи.

Значения действительных отклонений толщины защитного слоя бетона до продольной арматуры не должны превышать предельных, мм:

+15; -5 — в сваях сплошного квадратного сечения с ненапрягаемой арматурой;

+10; -5 — то же, в сваях с напрягаемой арматурой на концевых участках;

+15, -5 — то же, в сваях с напрягаемой арматурой в средней части;

±5 — в сваях квадратного сечения с круглой полостью и в сваях-оболочках на концевых участках;

+10, -5 — то же, в средней части.

Размеры раковин, местных впадин на бетонной поверхности и околов бетона ребер свай не должны превышать, мм:

диаметр или наибольший размер раковины…………………………… 20

глубина впадины…………………………………………………………………… 10

глубина окола бетона ребра…………………………………………………… 20

суммарная длина околов бетона на 1 м ребра, за исключением открытой поверхности (выравниваемой в процессе вибрирования) трапецеидальных свай…………………….. 100

суммарная длина околов бетона на 1 м ребра открытой поверхности трапецеидальных свай  не регламентируется

Высота наплывов на торцевой поверхности свай не должна быть более 5 мм.

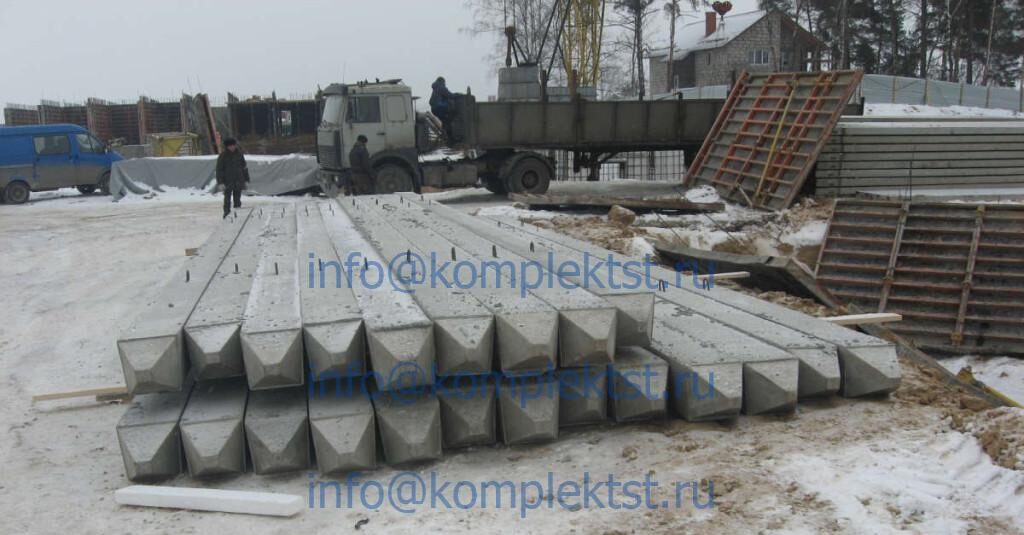

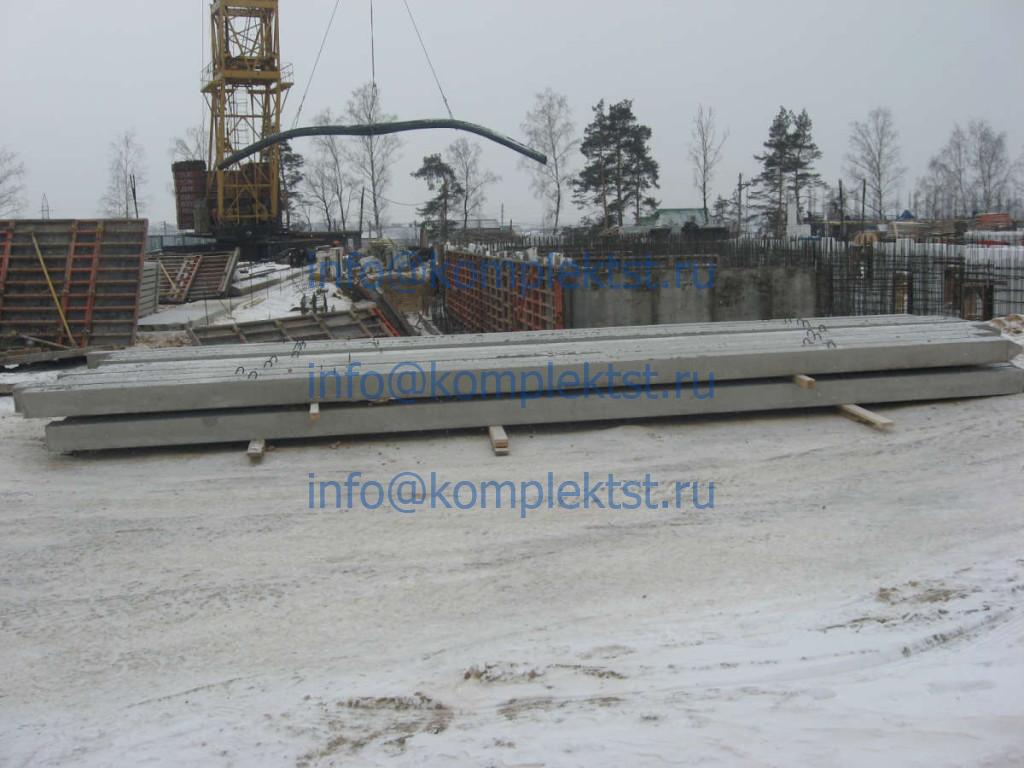

Сваи следует хранить в штабелях горизонтальными рядами с одинаковой ориентацией торцов свай.

Между горизонтальными рядами свай (при складировании и транспортировании) должны быть уложены прокладки, расположенные рядом с подъемными петлями, или, в случае отсутствия петель, в местах, предусмотренных для захвата свай при их транспортировании. Высота штабеля свай не должна превышать ширину штабеля более чем в два раза и не должна быть более:

2,5 м — для свай квадратного сечения;

4 рядов — для полых круглых свай диаметром 400 — 600 мм.

Погрузку и разгрузку свай квадратного сечения следует производить за подъемные петли.

Составные сваи сплошного квадратного сечения должны состоять из двух элементов. Стыки составных свай и свай-оболочек должны обеспечивать передачу усилий, возникающих при погружении свай в период строительства и эксплуатации.

Область применения свай по сейсмичности строительной площадки не ограничивается, кроме свай квадратного сечения составных, без поперечного армирования ствола и с круглой полостью, которые допускается применять для строительства на площадках с сейсмичностью до 6 баллов включительно.
